附录H 横风向及扭转风振的等效风荷载

附录H 横风向及扭转风振的等效风荷载

H.1 圆形截面结构横风向风振等效风荷载

H.1.1 跨临界强风共振引起在z高度处振型j的等效风荷载标准值可按下列规定确定:

  1. 等效风荷载标准值wLk,j(kN/㎡)可按下式计算:

$$w_{Lk,j} =|λ_{j}|v_{cr}^{2} φ_{j} (z)/12800ξ_{j}\tag{H.1.1-1}$$

式中 λj —— 计算系数;
vcr —— 临界风速,按本规范公式(8.5.3—2)计算;
φj(z) —— 结构的第j振型系数,由计算确定或按本规范附录G确定;
ξj —— 结构第j振型的阻尼比;对第1振型,钢结构取0.01,房屋钢结构取0.02,混凝土结构取0.05;对高阶振型的阻尼比,若无相关资料,可近似按第1振型的值取用。

  1. 临界风速起始点高度H1可按下式计算:

$$H_{1} =H × (\frac{v_{cr}}{1.2v_{H}} )^\frac{1}{α} \tag{H.1.1-2}$$

式中 α —— 地面粗糙度指数,对A、B、C和D四类地面粗糙度分别取0.12、0.15、0.22和0.30;
vH —— 结构顶部风速(m/s),按本规范公式(8.5.3—3)计算。
注: 横风向风振等效风荷载所考虑的高阶振型序号不大于4,对一般悬臂型结构,可只取第1或第2阶振型。

  1. 计算系数λ,可按表H.1.1采用。
表H.1.1 λj计算用表
结构类型 振型序号 H1/H
0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0
高耸结构 1 1.56 1.55 1.54 1.49 1.42 1.31 1.15 0.94 0.68 0.37 0
2 0.83 0.82 0.76 0.60 0.37 0.09 -0.16 -0.33 -0.38 -0.27 0
3 0.52 0.48 0.32 0.06 -0.19 -0.30 -0.21 0.00 0.20 0.23 0
4 0.30 0.33 0.02 -0.20 -0.23 0.03 0.16 0.15 -0.05 -0.18 0
高层建筑 1 1.56 1.56 1.54 1.49 1.41 1.28 1.12 0.91 0.65 0.35 0
2 0.73 0.72 0.63 0.45 0.19 -0.11 -0.36 -0.52 -0.53 -0.36 0

H.2 矩形截面结构横风向风振等效风荷载

H.2.1 矩形截面高层建筑当满足下列条件时,可按本节的规定确定其横风向风振等效风荷载:

  1. 建筑的平面形状和质量在整个高度范围内基本相同;
  2. 高宽比H/BD在4~8之间,深宽比D/B在0.5~2之间,其中B为结构的迎风面宽度,D为结构平面的进深(顺风向尺寸);
  3. vHTL1/BD≤10,TL1为结构横风向第1阶自振周期,vH为结构顶部风速。

H.2.2 矩形截面高层建筑横风向风振等效风荷载标准值可按下式计算:

$$w_{Lk} =g w_{0}μ_{z}C_{L}^{'} \sqrt{1+R_{L}^{2} } \tag{H.2.2}$$

式中 wLk —— 横风向风振等效风荷载标准值(kN/㎡),计算横风向风力时应乘以迎风面的面积;
g —— 峰值因子,可取2.5;
CL —— 横风向风力系数;
RL —— 横风向共振因子。

H.2.3 横风向风力系数可按下列公式计算:

$$C_{L}^{'} =(2+2α)C_{m}μ_{z}γ_{CM} \tag{H.2.3-1}$$

$$γ_{CM} =C_{R}-0.019(\frac{D}{B} )^{-2.54} \tag{H.2.3-2}$$

式中 Cm —— 横风向风力角沿修正系数,可按本附录第H.2.5条的规定采用;
α —— 风速剖面指数,对应A、B、C和D类粗糙度分别取0.12、0.15、0.22和0.30;
CR —— 地面粗糙度系数,对应A、B、C和D类粗糙度分别取0.236、0.211、0.202和0.197。

H.2.4 横风向共振因子可按下列规定确定:

  1. 横风向共振因子R1可按下列公式计算:

$$R_{L} =K_{L}\sqrt{\frac{πS_{F_{L}}C_{sm}/γ_{CM}^{2}}{4(ξ_{1}+ξ_{a1})} } \tag{H.2.4-1}$$

$$K_{L} = \frac{1.4}{(\alpha +0.95)C_{m}} ·(\frac{z}{H} )^{-2\alpha +0.9} \tag{H.2.4-2}$$

$$ ξ_{a1} = \frac{0.0025(1-T_{L1}^{ * 2 })T_{L1}^{ * }+0.000125T_{L1}^{ * 2 }}{(1-T_{L1}^{* 2})^{2}+0.029T_{L1}^{* 2}} \tag{H.2.4-3} $$

$$T_{L1}^{*} = \frac{v_{H}T_{L1}}{9.8B} \tag{H.2.4-4}$$

式中 SFL —— 无量纲横风向广义风力功率谱;
Csm —— 横风向风力功率谱的角沿修正系数,可按本附录第H.2.5条的规定采用;
ξ1 —— 结构第1阶振型阻尼比;
KL —— 振型修正系数;
ξa1 —— 结构横风向第1阶振型气动阻尼比;
TL1 —— 折算周期。

  1. 无量纲横风向广义风力功率谱SFL,可根据深宽比D/B和折算频率fL1图H.2.4确定。折算频率fL1按下式计算:

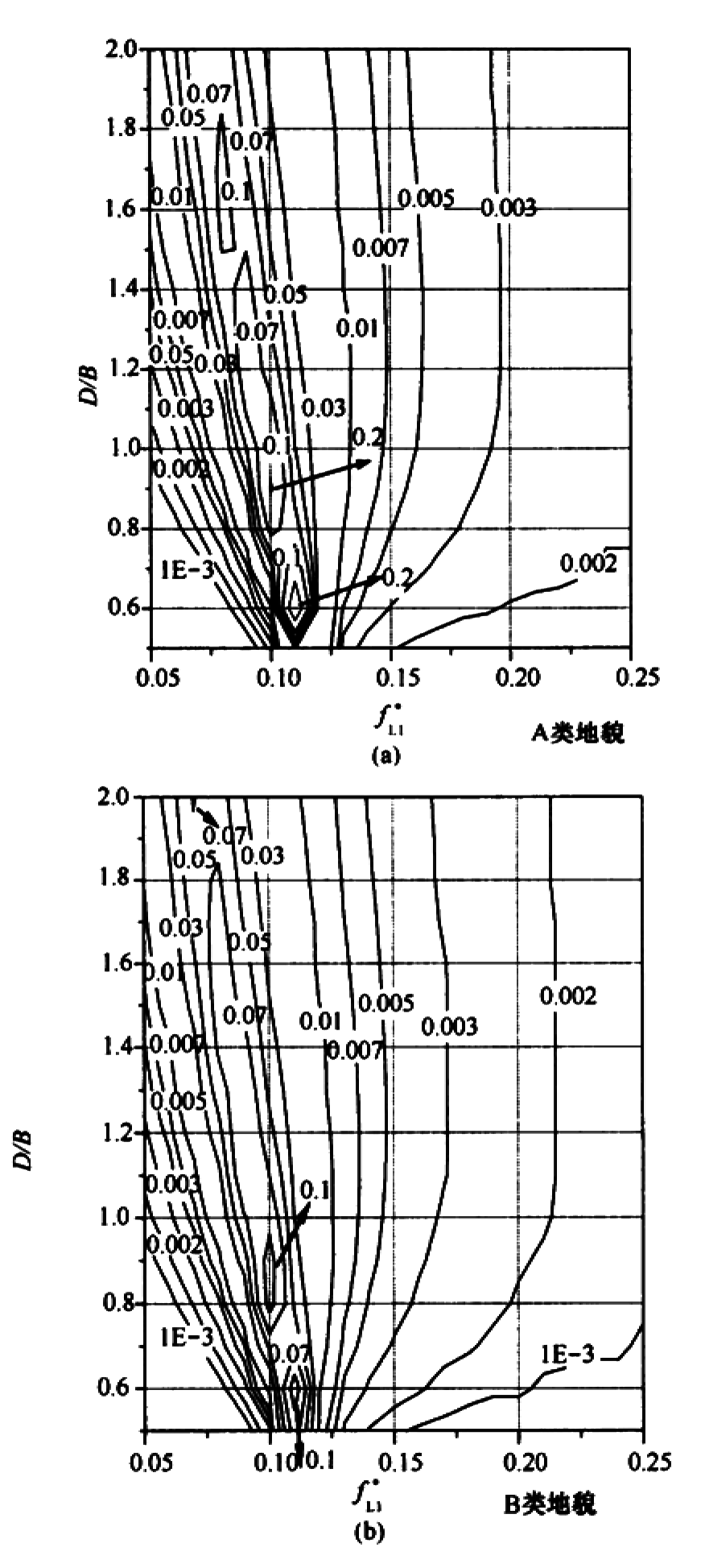

图H.2.4 无量纲横风向广义风力功率谱(一)


图H.2.4 无量纲横风向广义风力功率谱(二)

$$f_{L1}^{*} = f_{L1}B/v \tag{H.2.4-5}$$

式中 fL1 —— 结构横风向第1阶振型的频率(Hz)。

H.2.5 角沿修正系数CmCsm可按下列规定确定:

  1. 对于横截面为标准方形或矩形的高层建筑,CmCsm取1.0;
  2. 对于图H.2.5所示的削角或凹角矩形截面,横风向风力系数的角沿修正系数Cm可按下式计算:
  3. (H.2.5)Cm={1.0081.6(bB)1.5+301(bB)2290(bB)2.50.05b/B0.2凹角1.002.05(bB)0.5+24(bB)1.536.8(bB)20.05b/B0.2削角

式中 b —— 削角或凹角修正尺寸(m)(图H.2.5)。


图H.2.5 截面削角和凹角示意图

  1. 对于图H.2.5所示的削角或凹角矩形截面,横风向广义风力功率谱的角沿修正系数Csm可按表H.2.5取值。
表H.2.5 横风向广义风力功率谱的角沿修正系数Csm
角沿情况 地面粗糙度类别 b/B 折减频率fL1
0.100 0.125 0.150 0.175 0.200 0.225 0.250
削角 B类 5% 0.183 0.905 1.2 1.2 1.2 1.2 1.1
10% 0.070 0.349 0.568 0.653 0.684 0.670 0.653
20% 0.106 0.902 0.953 0.819 0.743 0.667 0.626
D类 5% 0.368 0.749 0.922 0.955 0.943 0.917 0.897
10% 0.256 0.504 0.659 0.706 0.713 0.697 0.686
20% 0.339 0.974 0.977 0.894 0.841 0.805 0.790
凹角 B类 5% 0.106 0.595 0.980 1.0 1.0 1.0 1.0
10% 0.033 0.228 0.450 0.565 0.610 0.604 0.594
20% 0.042 0.842 0.563 0.451 0.421 0.400 0.400
D类 5% 0.267 0.586 0.839 0.955 0.987 0.991 0.984
10% 0.097 0.261 0.452 0.567 0.613 0.633 0.628
20% 0.169 0.954 0.659 0.527 0.475 0.447 0.453
注: 1 A类地面粗糙度的Csm可按B类取值;
2 C类地面粗糙度的Csm可按B类和D类插值取用。

H.3 矩形截面结构扭转风振等效风荷载

H.3.1 矩形截面高层建筑当满足下列条件时,可按本节的规定确定其扭转风振等效风荷载:

  1. 建筑的平面形状在整个高度范围内基本相同;
  2. 刚度及质量的偏心率(偏心距/回转半径)小于0.2;
  3. HBD≤6,D/B在1.5~5范围内,TT1vHBD≤6,其中TT1为结构第1阶扭转振型的周期(s),应按结构动力计算确定。

H.3.2 矩形截面高层建筑扭转风振等效风荷载标准值可按下式计算:

$$w_{Tk} =1.8g w_{0}μ_{H}C_{T}^{'} (\frac{z}{H} )^{0.9}\sqrt{1+R_{T}^{2} } \tag{H.3.2}$$

式中 wTk —— 扭转风振等效风荷载标准值(kN/㎡),扭矩计算应乘以迎风面面积和宽度;
μH —— 结构顶部风压高度变化系数;
g —— 峰值因子,可取2.5;
CT —— 风致扭矩系数;
RT —— 扭转共振因子。

H.3.3 风致扭矩系数可按下式计算:

$$C_{T}^{'} =\left \{ 0.0066+0.015(D/B)^{2}\right \} ^{0.78}\tag{H.3.3}$$

H.3.4 扭转共振因子可按下列规定确定:

  1. 扭转共振因子可按下列公式计算:

$$R_{T} =K_{T}\sqrt{\frac{πF_{T}}{4ξ_{1}} } \tag{H.3.4-1}$$

$$K_{T} =\frac{(B^{2}+D^{2})}{20r^{2}} (\frac{z}{H} )^{-0.1} \tag{H.3.4-2}$$

式中 FT —— 扭矩谱能量因子;
KT —— 扭转振型修正系数;
r —— 结构的回转半径(m)。

  1. 扭矩谱能量因子FT可根据深宽比D/B和扭转折算频率fT1图H.3.4确定。扭转折算频率fT1按下式计算:

$$f_{T1}^{ * } =\frac{f_{T1}\sqrt{BD} }{v_{H}} \tag{H.3.4-3}$$

式中 fT1 —— 结构第1阶扭转自振频率(Hz)。

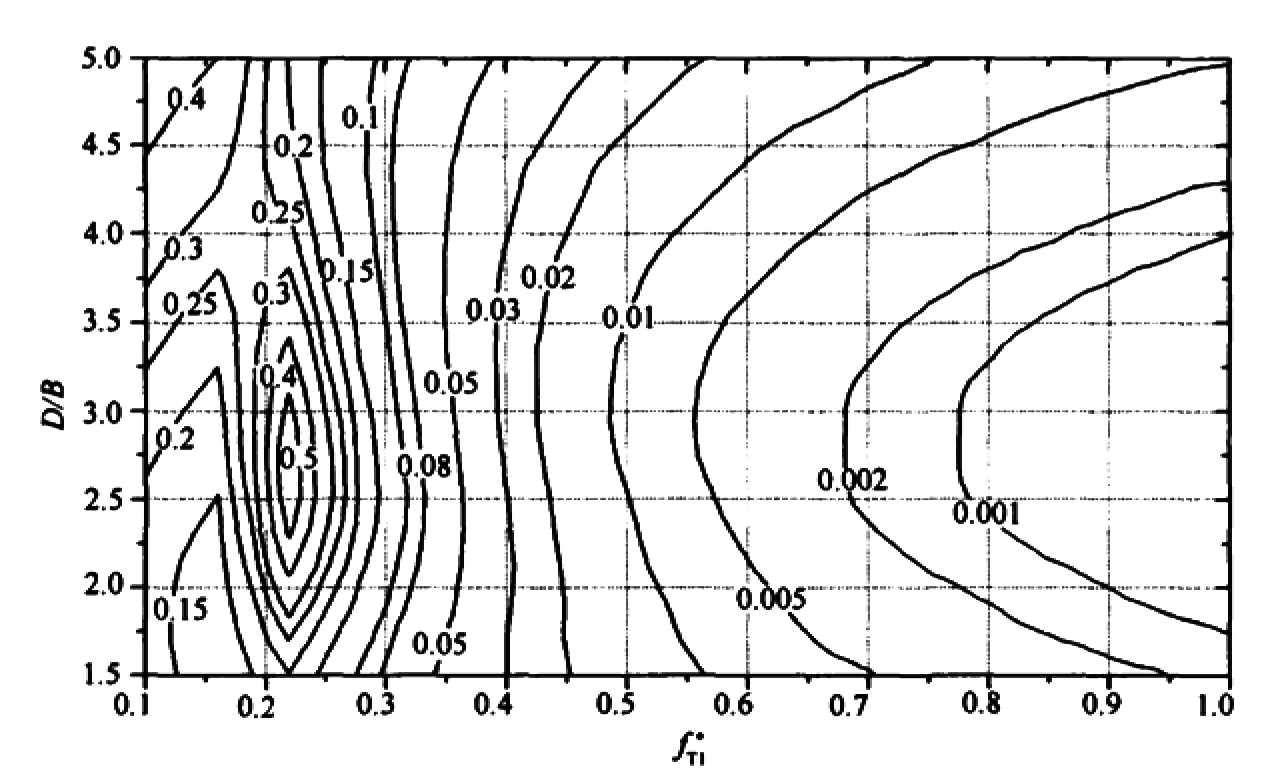

图H.3.4 扭矩谱能量因子

\(\ \)
