附录C 楼面等效均布活荷载的确定方法
附录C 楼面等效均布活荷载的确定方法
C.0.1 楼面(板、次梁及主梁)的等效均布活荷载,应在其设计控制部位上,根据需要按内力、变形及裂缝的等值要求来确定。在一般情况下,可仅按内力的等值来确定。
C.0.2 连续梁、板的等效均布活荷载,可按单跨简支计算。但计算内力时,仍应按连续考虑。
C.0.3 由于生产、检修、安装工艺以及结构布置的不同,楼面活荷载差别较大时,应划分区域分别确定等效均布活荷载。
C.0.4 单向板上局部荷载(包括集中荷载)的等效均布活荷载可按下列规定计算:
- 等效均布活荷载qe可按下式计算:
$$q_{e} =\frac{8M_{max}}{bl^{2}} \tag{B.0.4-1}$$
式中 | l | —— | 板的跨度; |
b | —— | 板上荷载的有效分布宽度,按本附录C.0.5确定; | |
Mmax | —— | 简支单向板的绝对最大弯矩,按设备的最不利布置确定。 |
- 计算Mmax时,设备荷载应乘以动力系数,并扣去设备在该板跨内所占面积上由操作荷载引起的弯矩。
- 竖向撞击力的作用区域宜取2mx2m。
- 竖向撞击力的作用区域宜取2mx2m。
C.0.5 单向板上局部荷载的有效分布宽度b,可按下列规定计算:
- 当局部荷载作用面的长边平行于板跨时,简支板上荷载的有效分布宽度b为(图C.0.5—1):
- 当bcx≥bcy,bcy≤0.6l,bcx≤l时:
$$b =b_{cy}+0.7l \tag{C.0.5-1}$$
图C.0.5—1 简支板上局部荷载的有效分布宽度(荷载作用面的长边平行于板跨)
- 当bcx≥bcy,0.6l<bcy≤l,bcx≤l时:
$$b =0.6 b_{cy}+0.94l \tag{C.0.5-2}$$
- 当荷载作用面的长边垂直于板跨时,简支板上荷载的有效分布宽度b按下列规定确定(图C.0.5—2):

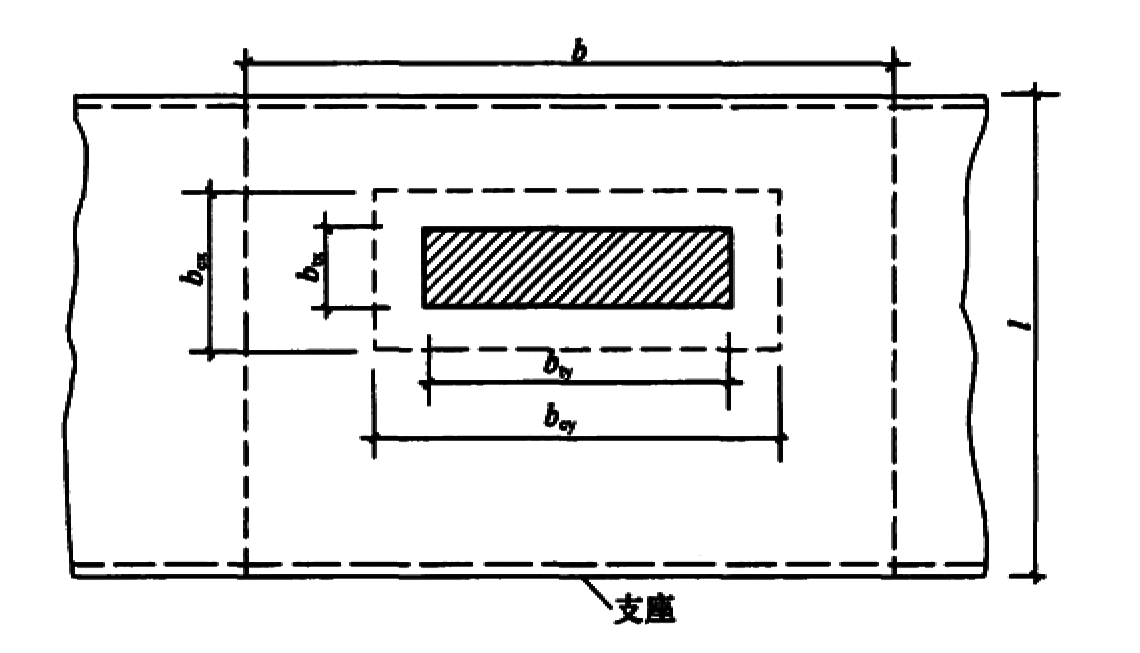

图C.0.5—2 简支板上局部荷载的有效分布宽度(荷载作用面的长边垂直于板跨)
- 当bcx<bcy,bcy≤2.2l,bcx≤l时:
$$b =\frac{2}{3} b_{cy}+0.73l \tag{C.0.5-3}$$
- 当bcx<bcy,bcy>2.2l,bcx≤l时:
$$b =b_{cy}\tag{C.0.5-4}$$
式中 | l | —— | 板的跨度; |
bcx、bcy | —— | 荷载作用面平行和垂直于板跨的计算宽度,分别取bcx=btx+2s+h,bcy=bty+2s+h。其中btx为荷载作 用面平行于板跨的宽度,bty为荷载作用面垂直于板跨的宽度,s为垫层厚度,h为板的厚度。 |
- 当局部荷载作用在板的非支承边附近,即d<时(图C.0.5—1),荷载的有效分布宽度应予折减,可按下式计算:
$${b}'= \frac{b}{2} +d\tag{C.0.5-5}$$
式中 | —— | 折减后的有效分布宽度; | |
d | —— | 荷载作用面中心至非支承边的距离。 |
- 当两个局部荷载相邻且e<b时(图C.0.5—3),荷载的有效分布宽度应予折减,可按下式计算:
$${b}'= \frac{b}{2} +\frac{e}{2}\tag{C.0.5-6}$$
式中 | e | —— | 相邻两个局部荷载的中心间距。 |
图C.0.5—3 相邻两个局部荷载的有效分布宽度
- 悬臂板上局部荷载的有效分布宽度(图C.0.5—4)按下式计算:
$$b= b_{cy} +2x\tag{C.0.5-7}$$
式中 | x | —— | 局部荷载作用面中心至支座的距离。 |
图C.0.5—4 悬臂板上局部荷载的有效分布宽度
C.0.6 双向板的等效均布荷载可按与单向板相同的原则,按四边简支板的绝对最大弯矩等值来确定。
C.0.7 次梁(包括槽形板的纵肋)上的局部荷载应按下列规定确定等效均布活荷载:
- 等效均布活荷载应取按弯矩和剪力等效的均布活荷载中的较大者,按弯矩和剪力等效的均布活荷载分别按下列公式计算:
$$q{eM} =\frac{8M_{max}}{sl^{2}}\tag{C.0.7-1}$$ $$q{eV} =\frac{2V_{max}}{sl}\tag{C.0.7-2}$$
式中 | s | —— | 次梁间距; |
l | —— | 次梁跨度; | |
Mmax、Vmax | —— | 简支次梁的绝对最大弯矩与最大剪力,按设备的最不利布置确定。 |
- 按简支梁计算Mmax与Vmax时,除了直接传给次梁的局部荷载外,还应考虑邻近板面传来的活荷载(其中设备荷载应考虑动力影响,并扣除设备所占面积上的操作荷载),以及两侧相邻次梁卸荷作用。
C.0.8 当荷载分布比较均匀时,主梁上的等效均布活荷载可由全部荷载总和除以全部受荷面积求得。
C.0.9 柱、基础上的等效均布活荷载,在一般情况下,可取与主梁相同。
\(\ \)
